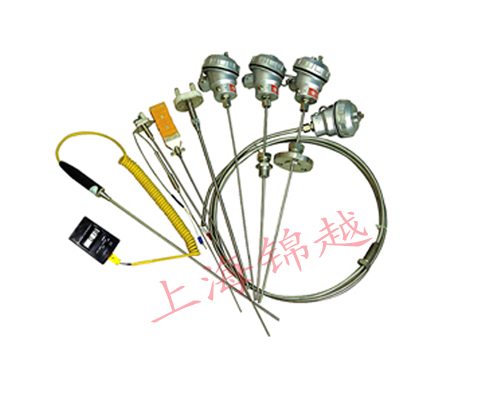

無固定裝置鎧裝熱電偶
鎧裝熱電偶具有彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程從0～800℃范圍內的液體、蒸氣和氣體介質以及固體表面的溫度。
■主要技術指標
測溫范圍和準確度
|
類別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
允許偏差△t |
|
|
測量范圍℃ |
允差值 |
|||||
|
鎳鉻-銅鎳 |
WREK |
E |
≥Φ3 |
600 |
0~600 |
±2.5℃或±0.75%t |
|
鎳鉻-鎳硅 |
WRNK |
K |
≥Φ3 |
800 |
0~1000 |
±2.5℃或±0.75%t |
|
銅-銅鎳 |
WRCK |
T |
≥Φ3 |
350 |
-200~40 |
±1℃或±1. 5%t |
|
-40~350 |
±1℃或±0.75%t |
|||||
注：（1）t為被測溫度的******值
（2）T型、J型分度號產品需與廠方協商訂貨。
■ 型號表示如下：
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間稱為熱響應時間，用T0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：
|
熱響應時間T0.5 S |
接殼式 |
絕緣式 |
|
套管直徑（MM） |
||
|
2.0 |
0.4 |
0.5 |
|
3.0 |
0.6 |
1.2 |
|
4.0 |
0.8 |
2.5 |
|
5.0 |
1.2 |
4.0 |
|
6.0 |
2.0 |
6.0 |
|
8.0 |
4.0 |
8.0 |
絕緣電阻
當周圍空氣溫度為20±15℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表的規定。
|
套管直徑 |
試驗電壓V-D.C |
絕緣電阻M.Ωm |
|
0.5～1.5 |
50±5 |
≥1000 |
|
＞1.5 |
500±50 |
≥1000 |
■鎧裝熱電偶外徑和名義長度標準規格
|
鎧裝熱電偶外徑d(mm) |
||||
|
Φ8 |
Φ6 |
Φ5 |
Φ4 |
Φ3 |
|
50 75 100 150 200 250 300 400 500 750 1000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 15000 |
注：（1）直徑Φ3mm絕緣式鎧裝熱電偶名義總長L不得大于10000mm
（2）鎧裝熱電偶直徑d≤Φ5mm的產品，熱電偶露出設備部分，用戶在安裝時須***加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
（3）直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
■工作原理
鎧裝熱電偶的工作原理是：兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指標出熱電偶所產生的熱是慟勢的對應溫值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電偶的長度、直徑無關。鎧裝熱電偶的結構原理是，由導體、氧化鎂和不銹鋼保護管經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
