產品介紹：

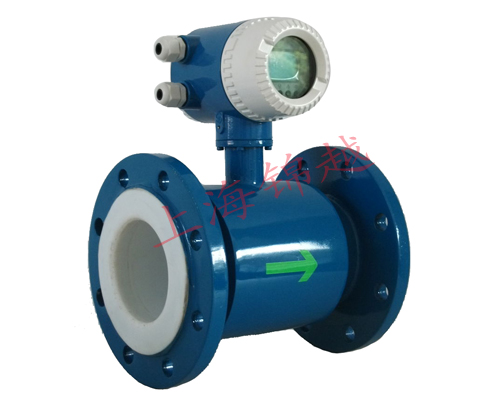

LDY-S系列 一體型電磁流量計
一 概述
LDG-S系列電磁流量計口徑從6mm到1200mm。主要用于化工，鋼鐵，煤炭，給排水，造紙，食品，紡織印染等工業領域。測量酸，堿，鹽等強腐蝕性及液固兩相流體的體積流量，可與顯示，記錄儀表積算器或調節器配套，對流量進行檢測，積算，調節和控制，并可實現信號的遠距離傳送。儀表的安裝形式有一體式和分體式。
LDY-S系列一體式電磁流量計由LDG-S型電磁流量傳感器和轉換器配套組成一組，口徑從6mm至1200mm，其結構緊湊，安裝方便，測量精度高，抗干擾性好。
LDG-/K型高壓電磁流量計專門用于石油勘查，地質或油田系統測量高壓條件下泥漿高壓注水等介質的流量。
LDQ潛水型電磁流量計是******環保局推薦使用的污水排放用明渠流量儀表。
我公司本著“關注客戶，開闊進取”的質量方針。選用優秀的人才貫徹ISO9000標準采用，xj****技術，配備精良設備，提高和改進產品質量和完善的售后服務，把我們優秀的產品和服務奉獻給廣大客戶，滿足顧客的要求。
二 工作原理
傳感器是根據法拉第電磁感應原理工作的，如圖一所示。在測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管在交變磁場中磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由測量管上兩個檢測電機檢出，數值大小如下所示：
E=KBVD
式中： E—感應電勢； D—測量管內徑；
B—磁感應輕度； V—平均流速；
K—與磁場分布及軸向長度有關系的系數；
三、性能簡介
口徑：DN6-1200
電機材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti /// Ti Ta Hb Hc等
內襯材料：聚四氟乙烯 氯丁橡膠 聚氨酯橡膠
介質：導電性液體（含固液二相）
介質導電率：＞20μ s/cm
配套準確度等級：1.0 1.5
流速范圍：0.3m/s~12m/s
工作溫度：-25℃~120℃（≤80℃橡膠襯里）///（ ≤45℃聚氨酯襯里）
工作壓力：4.0Mpa~0.6 Mpa（按口徑分）
工作電流：≤0.25A
防護等級：標準型IP65（防噴水）/// 特殊型IP67（防浸水）
輸出型號：0~10mA DC或4~20mA DC /// 頻率（脈沖）上限1-5000Hz（上線5000cp/s）
顯示：瞬時流量累積流量（正反向積算量及計算差流速，百分比，電導比，報警指示，故障整段
通訊接口：*RS485,RS232C
適用電源：220V 50Hz /// *24V DC
應用：酸堿等腐蝕液；礦漿，泥漿，紙漿等兩相液；
連接法蘭：機標JB/T81-94(口徑250-1200) // 國標GB9119-88（口徑10-200）或按用戶需要
產品標準：QYXYS 13-2002
安裝形式：一體式
安裝示意圖：
|
型號 |
A |
B |
∮D1 |
∮D2 |
∮d |
n-∮ |
重量 |
||
|
聚四氟乙烯 |
氯丁橡膠 |
聚氨酯橡膠 |
|||||||
|
LDY-6S |
118 |
/ |
/ |
335 |
90 |
60 |
10 |
4-∮14 |
6 |
|
LDY-10S |
118 |
/ |
/ |
335 |
90 |
60 |
10 |
4-∮14 |
6 |
|
LDY-15S |
195 |
/ |
/ |
335 |
95 |
65 |
15 |
4-∮14 |
6 |
|
LDY-20S |
195 |
/ |
/ |
335 |
105 |
75 |
20 |
4-∮14 |
6 |
|
LDY-25S |
195 |
/ |
/ |
315 |
115 |
85 |
25 |
4-∮14 |
7 |
|
LDY-32S |
195 |
/ |
/ |
315 |
115 |
85 |
25 |
4-∮14 |
7 |
|
LDY-40S |
195 |
/ |
/ |
345 |
150 |
110 |
40 |
4-∮18 |
10 |
|
LDY-50S |
195 |
200 |
195 |
355 |
165 |
125 |
50 |
4-∮18 |
12 |
|
LDY-65S |
195 |
200 |
195 |
390 |
185 |
145 |
65 |
4–∮18 |
17 |
|
LDY-80S |
195 |
200 |
195 |
390 |
200 |
160 |
80 |
8-∮18 |
17 |
|
LDY-100S |
255 |
250 |
255 |
410 |
220 |
180 |
100 |
8-∮18 |
22 |
|
LDY-125S |
306 |
250 |
255 |
410 |
250 |
210 |
125 |
8-∮15 |
24 |
|
LDY-150S |
357 |
300 |
308 |
469 |
285 |
240 |
150 |
8-∮22 |
35 |
|
LDY-200S |
465 |
350 |
358 |
527 |
340 |
295 |
200 |
8-∮22 |
45 |
|
LDY-250S |
515 |
462 |
/ |
597 |
395 |
350 |
250 |
12-∮23 |
84 |
|
LDY-300S |
565 |
512 |
/ |
691 |
445 |
400 |
300 |
12-∮23 |
102 |
|
LDY-350S |
615 |
562 |
/ |
717 |
505 |
460 |
350 |
16-∮23 |
123 |
|
LDY-400S |
735 |
612 |
/ |
757 |
565 |
515 |
400 |
16-∮26 |
147 |
|
LDY-500S |
830 |
732 |
/ |
865 |
670 |
620 |
500 |
20-∮26 |
209 |
|
LDY-600S |
925 |
824 |
/ |
930 |
780 |
725 |
600 |
20-∮30 |
252 |
|
LDY-700S |
1075 |
922 |
/ |
1075 |
895 |
840 |
700 |
24-∮30 |
352 |
|
LDY-800S |
1120 |
1072 |
/ |
1190 |
1015 |
950 |
800 |
24-∮30 |
462 |
|
LDY-900S |
/ |
1112 |
/ |
1283 |
1115 |
1050 |
900 |
28-∮35 |
552 |
|
LDY-1000S |
/ |
1212 |
/ |
1290 |
1230 |
1160 |
100 |
28-∮35 |
682 |
五 電磁流量計口徑的選擇
5.1選擇傳感器的口徑與連接的工藝管道口徑相同
傳感器通常選用與工藝管道相同的口徑，這樣安裝方便。但它的前提是管內流體的流速應在常用范圍內。一般工業用電磁流量計的滿量程流速范圍為1~4m/s?？砂床煌臏y量對象選擇。
列如：對于帶有顆粒的易造成磨損的流體，常用流速≤3m/s；對于易粘附管壁的流體，常用流速≥2m/s。流量，流速與口徑三者關系。
5.2選擇傳感器的口徑與連接的工藝管道口徑不相同
這種選擇適用以下幾種情況：
A、管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分提高流速，選擇傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管。
B、從價格上考慮，對于大口徑的電磁流量計，口徑越大，價格越高。對管道內流速偏低，工藝參數較穩定的情況，可選用口徑嬌小的傳感器。這不僅可使儀表運行在較好的工作狀態下，還可降低儀表的投資費用。
5.3加裝異徑管應注意的問題
A、異徑管錐角的選擇
為了在安裝異徑管后不過多影響流速場的分布，不影響電磁流量計的精度，要求異徑管的中心 a不大于15°，越小越好。這樣可把異徑管視為直管段的一部分。
B、加裝異徑管會產生壓力損失，總的壓力損失有三部分組成
|
D1/d2
|
1.2
|
1.3
|
1.4
|
1.5
|
1.6
|
1.7
|
1.8
|
1.9
|
0.2
|
|
ξ1
|
0.018
|
0.023
|
0.0255
|
0.028
|
0.03
|
0.0308
|
0.0315
|
0.0323
|
0.0332
|
|
ξ3
|
0.01
|
0.02
|
0.07
|
0.15
|
0.26
|
0.43
|
0.64
|
0.9
|
1.25
|
|
口徑
|
***大流量（m³/h）
|
||||||||||
|
10
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1
|
1.2
|
1.6
|
2
|
25
|
|
|
15
|
0.6
|
0.8
|
1
|
1.2
|
1.6
|
2
|
2.5
|
3
|
4
|
5
|
6
|
|
20
|
1.2
|
1.6
|
2
|
2.5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
25
|
1.6
|
2
|
2.5
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
|
40
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
25
|
30
|
40
|
|
50
|
6
|
8
|
10
|
12
|
16
|
20
|
25
|
30
|
40
|
50
|
60
|
|
65
|
12
|
16
|
20
|
25
|
30
|
40
|
50
|
60
|
80
|
100
|
120
|
|
80
|
16
|
20
|
25
|
30
|
40
|
50
|
60
|
80
|
100
|
120
|
160
|
|
100
|
25
|
30
|
40
|
50
|
60
|
80
|
100
|
120
|
160
|
200
|
250
|
|
125
|
40
|
50
|
60
|
80
|
100
|
120
|
160
|
200
|
250
|
300
|
400
|
|
150
|
50
|
60
|
80
|
100
|
120
|
160
|
200
|
250
|
300
|
400
|
500
|
|
200
|
100
|
120
|
160
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
1000
|
|
250
|
160
|
200
|
250
|
300
|
400
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
|
300
|
250
|
300
|
400
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
|
350
|
300
|
400
|
500
|
6300
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
|
400
|
400
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
|
500
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
|
700
|
1200
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
|
800
|
1600
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
16000
|
|
900
|
2000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
16000
|
20000
|
|
1000
|
2500
|
3000
|
4000
|
5000
|
6000
|
8000
|
10000
|
12000
|
16000
|
20000
|
25000
|
|
|
|
||||||||||
六 電極材料的選擇
根據被測介質的腐蝕性，由用戶負責選定。對一般介質，可查有關防腐手冊，選定電極材料。對混酸等成分復雜的介質，應做掛片試驗。
◇電極材料的耐腐蝕性能（僅供參考）
|
材料
|
耐 腐 蝕 性 能
|
|
耐酸鋼
1Cr18Ni9Ti
|
對硝酸，冷凝酸及其他無機酸，多種鹽及堿的溶液，有機酸，海水等腐蝕性強。對硫酸，鹽酸，氫氟酸，對沸騰的蟻酸，草酸，工業鉻酸，以及對碳酸鈉及氯，溴，碘等介質化學穩定性差，不耐蝕。
|
|
含鉬不銹鋼
0Cr18Ni12Mo2Ti
|
對50%以下的硝酸，室溫5%以下的硫酸，堿溶液，沸騰的磷酸，蟻酸，一定壓力下的亞硫酸，海水，醋酸等介質有較強的耐腐蝕性；不耐氫氟酸，鹽酸，氯，溴，碘等介質。
|
|
哈氏合金B(yǎng)
HastelloyB
|
對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，氫氟酸，有機酸等非氧化性酸，堿，非氧化性鹽液的腐蝕。
|
|
哈氏合金C
HastelloyC
|
乃氧化性酸，如硝酸，混酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類如Fe+3Cu+2或其他氧化劑的腐蝕。如高于常溫的氯酸鹽溶液；對海水的抗腐蝕性很好，對鹽酸等還原性酸不適用。
|
|
鈦Ti
|
能乃海水，各種氯化物和次氯酸鹽，氧化性酸（包括發煙硝酸）有機酸，堿等腐蝕，不能耐較純的還原性酸（如硫酸鹽酸）的腐蝕。但如酸中含有氧化劑（如硝酸Fe+++Cu++）時則腐蝕性大為降低。
|
|
鉭 Ta
|
具有優良的耐腐蝕性，和玻璃很相似，除了氫氟酸，發煙硫酸，幾乎能耐一切化學介質（包括沸點的鹽酸，硝酸和175℃以下的硫酸）的腐蝕。
在氫氧化鈉等堿中不耐腐蝕。
|
7.寸里材料的選擇
應根據被測介質的腐蝕性，磨損性及溫度來選擇
◇常用襯里材料的性能極其適用范圍
|
襯里材料
|
主要性能
|
適用范圍
|
|
聚四氟乙烯
PTFE
|
1. 他是塑料種化學性能***穩定的一種材料。能耐沸騰的鹽酸，硫酸，硝酸和王水，也能耐濃堿和各種有機溶劑2.耐磨性和粘接性能差
|
1.-40℃~180℃。2.濃酸，堿等強腐蝕性介質。3.衛生類介質
|
|
氯丁橡膠
Neoprene
|
1.有******的彈性，高度的址斷力，耐磨性能好。2.耐一般低濃度酸，堿，鹽介質的腐蝕。不耐氧化性介質的腐蝕
|
1.≤80℃2.測一般水，污水，泥漿，礦漿。
|
|
聚氨酯橡膠
Polyurethane
|
1.有******的耐磨性能（相當于天然橡膠的十倍）2.耐酸，堿性能較差。
|
1.≤45℃。2.中性強磨損的礦漿，煤漿，泥漿
|
